ІЧ датчик оптичний PIR для освітлення ON/OFF 12-24V 3А (торцевий)

Сенсор ІК для світлодіодної стрічки 3А 12-24В в LED профіль (торцевий)

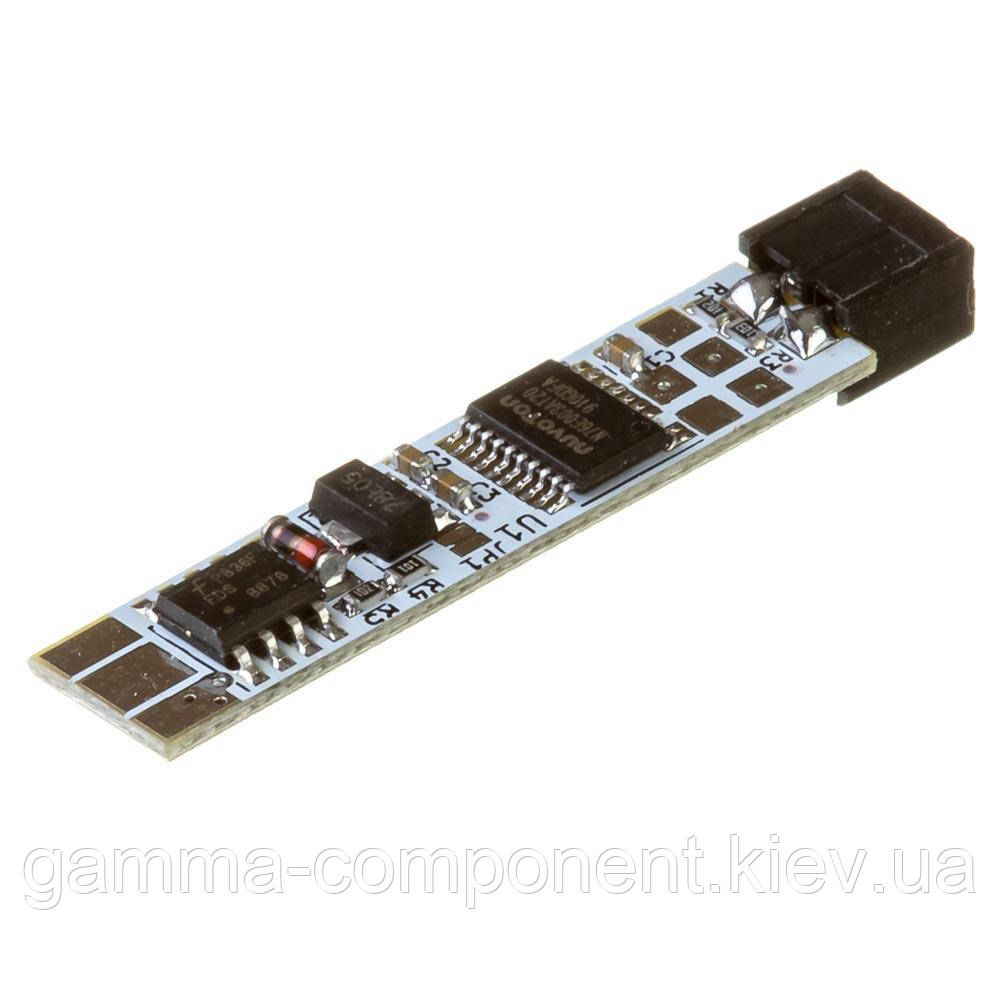

Оптичний датчик призначений для створення LED світильників з допомогою світлодіодної стрічки або лінійок і алюмінієвого профілю. Датчик монтуються безпосередньо в профіль в торець майбутнього світильника.

Принцип роботи датчиків заснований на відображенні випромінюваних ним інфрачервоних (ІЧ) променів від розташованих поблизу на відстані до 5 або 10 см предметів. Таким чином помах руки або відкривання-закривання дверцят шафи призводить до спрацьовування датчика.

Призначений для закритих конструкцій, як наприклад, для підсвічування шаф, гардероба, висувних ящиків. Це дозволяє включити підсвічування при відкритті дверець або, як якщо б ви прибрали від датчика руку, і вимкнути підсвічування, коли ви закриєте шафа (піднесе руку). Оптичний вимикач для шаф і ящиків. Включає освітлення при висуванні скриньки (відкриття шафи) і вимикає його при закритті шафи.

Має два режими включення/вимикання:

1) швидке включення (вимикання);

2) плавне включення (виключення).

Попередньо встановлене значення — плавне.

Стан вимикача (увімкнено/вимкнено) і режим включення/вимикання зберігається при відключенні живлення. Підходить для стрічок з напругою живлення 12-24В.

ОСНОВНІ І ДОДАТКОВІ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Габаритні розміри датчиків: ширина — 8 мм, довжина — 42 мм, висота — 5 мм.

Напруга живлення: 12...24VDC

Максимальний струм навантаження: 5A (60/120Вт)

Дальність спрацьовування датчиків: до 5 см

Как происходит смена режимов:

Чтобы поменять режим (плавное или резкое включение/выключение) нужно провести комбинацию из длинных коротких заслонов опто-датчика рукой:
- длинный заслон - поднести руку к датчику на расстояние 1-5 см и удерживать не менее 5 секунд, убрать руку;
- короткий заслон - поднести руку к датчику на расстояние 1-5 см и удерживать 1-2 секунды, убрать руку.

Комбинация для переключения режима:
длинный-длинный-короткий-длинный-короткий-длинный.
Ток в режиме ожидания: <5 мА
Сохранение состояния выключателя при отключении питания.

Монтаж.

Встановлюються в торець профілю. З одного боку датчика знаходиться оптичний сенсор, з протилежного — контакти для підключення джерела живлення і світлодіодним стрічки або лінійки.

Працювати при вимкненому живленні в електромережі.

1. Підключити контакти датчика до світлодіодної стрічки

2. Підключити контакти датчика до блоку живлення

3. Змонтувати стрічку і датчик в алюмінієвий профіль

4. Включити живлення в електромережі.

Попередження: не плутати полярність! Не плутати вхід і вихід! Не торкайтеся паяльным жалом до датчиків! Не перевантажувати! Для функціонування модуля необхідно проробити отвір безпосередньо для датчика в рассеивателе профілю. Якщо цього не зробити, то ІК-сенсор не буде реагувати.

Дізнавайтеся повну інформацію про в менеджера нашого інтернет-магазину. Якісний ІЧ датчик руху - гарантія довговічною, ефективної і стабільної роботи Вашого профілю!
