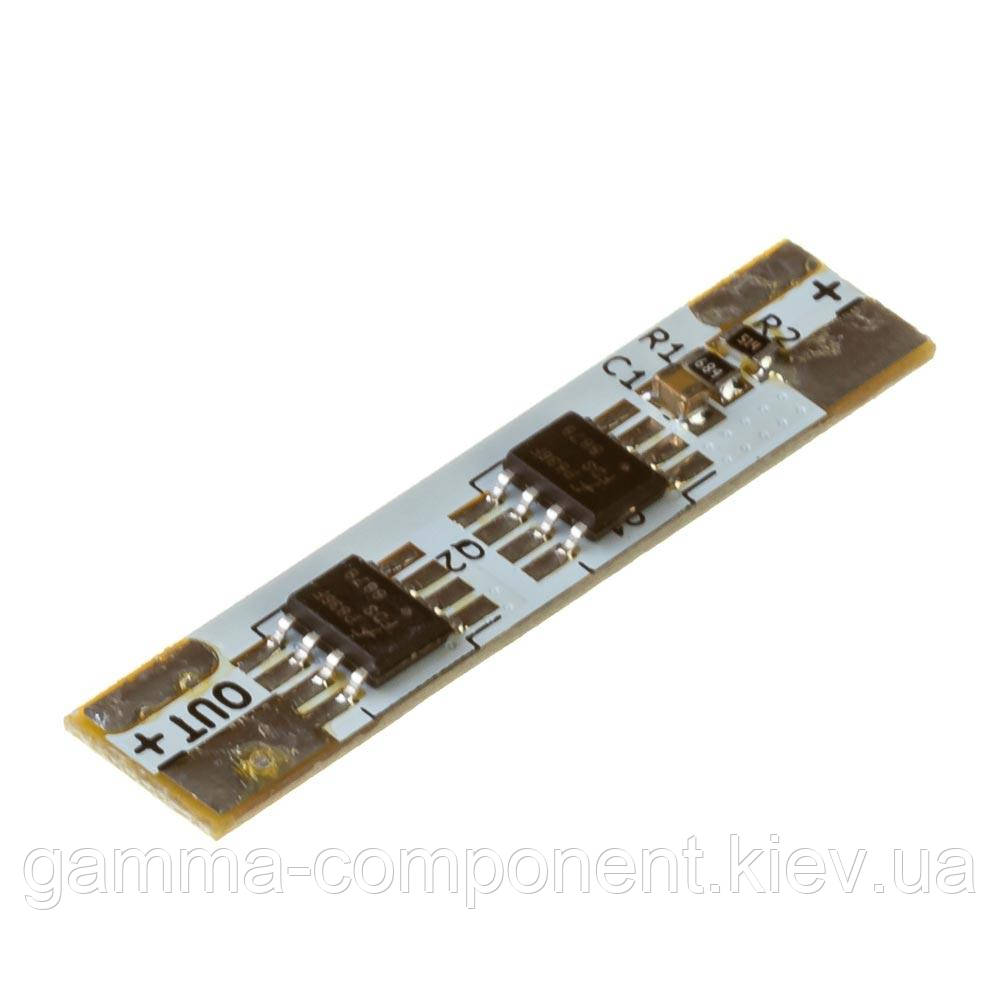

Модуль плавного включення для світлодіодної стрічки 8A 12В ON/OF

Модуль плавного включення для світлодіодної стрічки 8A 12В ON/OF

Цей пристрій являє собою модуль для плавного включення світлодіодних стрічок. Застосовується спільно з одноколірної LED-стрічкою, або LED-світильниками, із сумарним струмом навантаження до 8 Ампер, при напрузі живлення 12-24 Вольт. Пристрій забезпечує плавне включення діодного стрічки протягом 250-500 мілісекунд

Модуль монтується прямо в профіль.

ОСНОВНІ І ДОДАТКОВІ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

• Габаритні розміри: ширина — 8, довжина — 39, висота — 3 мм.
• Напруга живлення: ВІД 12 до 24VD
• Максимальний постійний струм навантаження: 8A (96Вт/12В або 192Вт/24В)
• Час плавного включення LED-стрічки — 250-500 мсек
• Час до повторного включення пристрою, для забезпечення ефекту плавного «розпалювання» – 6-8 секунд.

Монтаж:

Модулі встановлюються між блоком живлення і світлодіодною стрічкою на одному з кінців профілю. Підключення виконується за допомогою пайки. Вхідна напруга блоку живлення підводиться до входів IN+, IN-, а вихідна — до +OUT, OUT з дотриманням полярності.

Працювати при вимкненому живленні в електромережі.

1. Підключити контакти датчика до світлодіодної стрічки

2. Підключити контакти датчика до блоку живлення

3. Змонтувати стрічку і датчик в алюмінієвий профіль

4. Включити живлення в електромережі.

Попередження: не плутати полярність! Не плутати вхід і вихід! Не торкайтеся паяльным жалом до датчиків! Не перевантажувати! Не можна розміщувати модулі у вологих, не ізольованих приміщеннях, де може утворюватися конденсат на модулі і його проводах. Не розміщувати модулі в теплоізоляційних матеріалах, при роботі на максимальних струмах 5 або 8 Ампер.
