Оптичний датчик наближення ON/OFF 12V 5A з димміруванням і пам'яттю, дистанцією до 3 см

Сенсор-диммер оптичний для світлодіодної стрічки з пам'яттю 5А 12 LED профіль (до 3см дистанції)

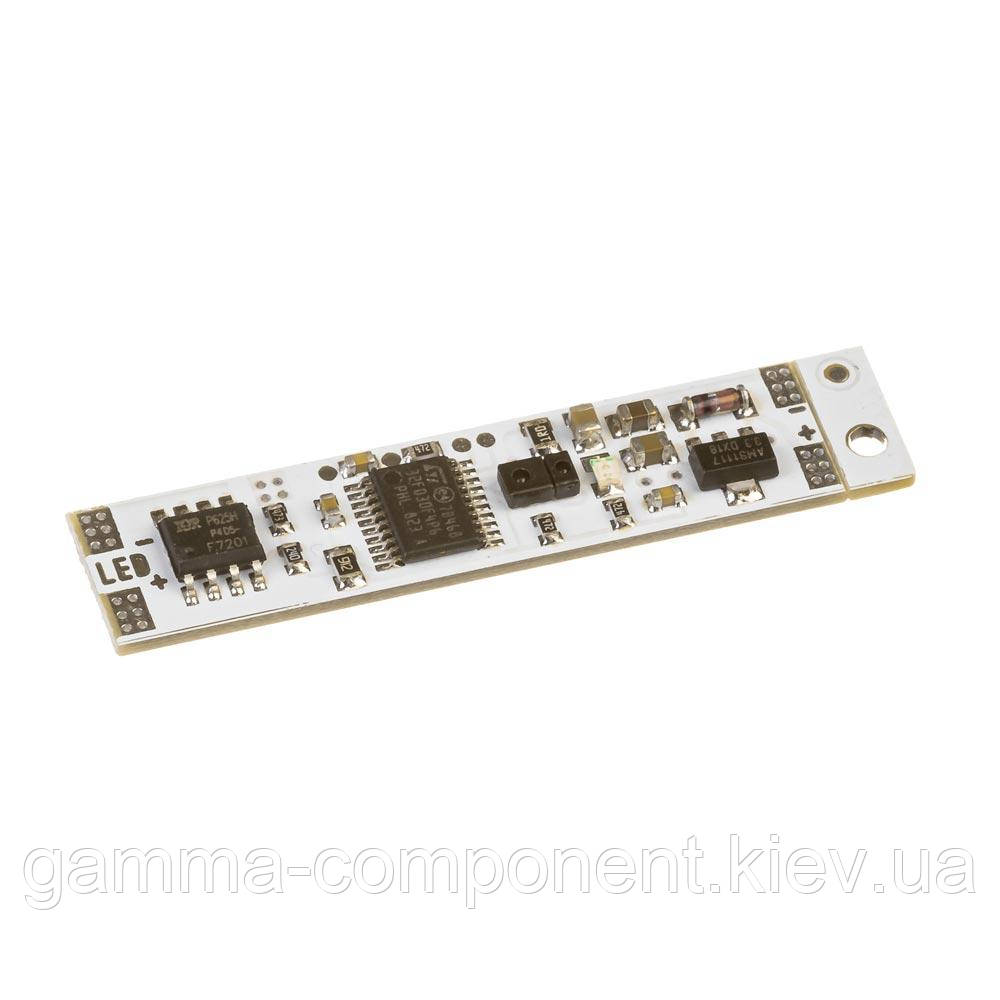

Це пристрій являє собою сенсорний димер або по-іншому оптичний датчик для управління світлодіодними джерелами освітлення. Його легко і зручно можна змонтувати в алюмінієвий профіль під розсіювач або в спеціальні ніші з вирізом для сенсора. Таким чином він може використовуватися для світлодіодного підсвічування кухонної робочої поверхні, коморах, шаф, полиць і інших меблів.

У першому випадку датчики працюють на дотик і можуть замінити інші сенсорні диммери, які працюють ненадійно з рифленими, товстими і іншими складними розсіювачами.

У разі застосування відкритого датчика без розсіювача або з отвором під сенсор, оптичний вимикач може працювати на відстані до 3 см від сенсора.

Датчики цієї серії можуть використовуватися в якості сенсорів освітлення дзеркал крізь отвір в амальгамі діаметром 6 мм і більше при товщині скла 4 мм, Що дуже важливо, так це, що матова поверхня отвору не перешкоджає роботі сенсора!

Датчик забезпечує швидке включення і вимикання і плавне регулювання яскравості.

ОСНОВНІ І ДОДАТКОВІ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

• Габаритні розміри: ширина — 10 мм, довжина — 42 мм, висота — 2 мм.
• Напруга живлення: 12VDC
• Максимальний струм навантаження: 5A (60 Вт)
• Швидкість реакції: менш 100 мс
• Струм в режимі очікування: 20 мкА
• Товщина светорассеивателя: до 3 мм (прозорий, матовий, молочний, рифлений і інші види).
• Товщина скла з матовою поверхнею: до 4 мм.
• Пам'ять обраної яскравості: до відключення блоку живлення від мережі.

Принцип роботи:

Короткий дію: наближення, дотик або помах руки (дотик) — швидке включення/вимикання.

Довге дію: (понад 500 мс) — керування яскравістю. При тривалому торканні яскравість плавно наростає до 100%. При повторному тривалому торканні — плавно знижується до рівня приблизно 2%. Після вибору яскравості світіння короткий дотик повністю погасить освітлення, а повторне короткий дотик включить його до рівня обраної яскравості. Значення обраного рівня зберігається до повного відключення живлення.

Щоб уникнути помилкових спрацьовувань, після виконання дії звільніть область спрацьовування сенсора.

Монтаж:

Датчики встановлюються між блоком живлення і світлодіодною стрічкою в самому початку профілю. З'єднання між датчиком, блоком живлення і стрічкою може бути виконане як з допомогою пайки, так і за допомогою конекторів.

Працювати при вимкненому живленні в електромережі.

1. Підключити контакти датчика до світлодіодної стрічки
2. Підключити контакти датчика до блоку живлення
3. Змонтувати стрічку і датчик в алюмінієвий профіль
4. Включити живлення в електромережі.

Попередження: не плутати полярність! Не плутати вхід і вихід! Не торкайтеся паяльным жалом до датчиків! Не перевантажувати!
