ІЧ Датчик руху для освітлення PIR ON/OFF 12V 5A

Сенсор ІК для світлодіодної стрічки 12-24В в алюмінієвий профіль

Цей Пристрій являє собою інфрачервоний мікро-датчик руху для світлодіодного профілю, або інша назва PIR або пиролектричний. Спрацьовує при наближенні об'єкта. Датчик встановлюється в алюмінієвий світлодіодним Профіль розрив між джерелом живлення та навантаженням.

ІЧ датчик руху призначений для включення і вимикання підсвічування в профілі. Рекомендується використовувати саме для включення і виключення світлодіодних лінійок, стрічок 12В в профілі. Датчик монтується прямо в профіль, включення і вимикання відбувається по руху біля місця підсвічування.

Затримка вимкнення становить приблизно 40 секунд. Якщо в зоні спостереження є постійний рух, то вимикач постійно буде включений і вимкнутися через 40 секунд з моменту припинення руху в зоні знаходження пристрою.

Затримка включення становить 2-3 секунди. Пристрій розміщується у сухих внутрішніх приміщеннях або на вулиці, за умови непотрапляння у вікно датчика (на лінзу) прямих або відбитих сонячних променів, або іншого інфрачервоного випромінювання.

Дальність спрацьовування в зоні прямої видимості (співвісно з лінзою) - до 5 метрів. Дальність впевненого спрацьовування в зоні +\- 60 градусів горизонтально або вертикально до 2-3 метрів.

Модуль розроблений переважно для застосування у профілях, шириною від 10 мм з додатковою ізоляцією між платою димеру і підставою профілю у вигляді двостороннього скотчу товщиною 1-2 мм Для кріплення PIR-датчика використовувати двосторонній скотч не менше мінімальної вказаної товщини, щоб уникнути замикання виступаючих контактів модуля на металеві поверхні.

Важливо!

Датчик не розрізняє день або ніч однаково спрацьовуючи при наявності руху в зоні.

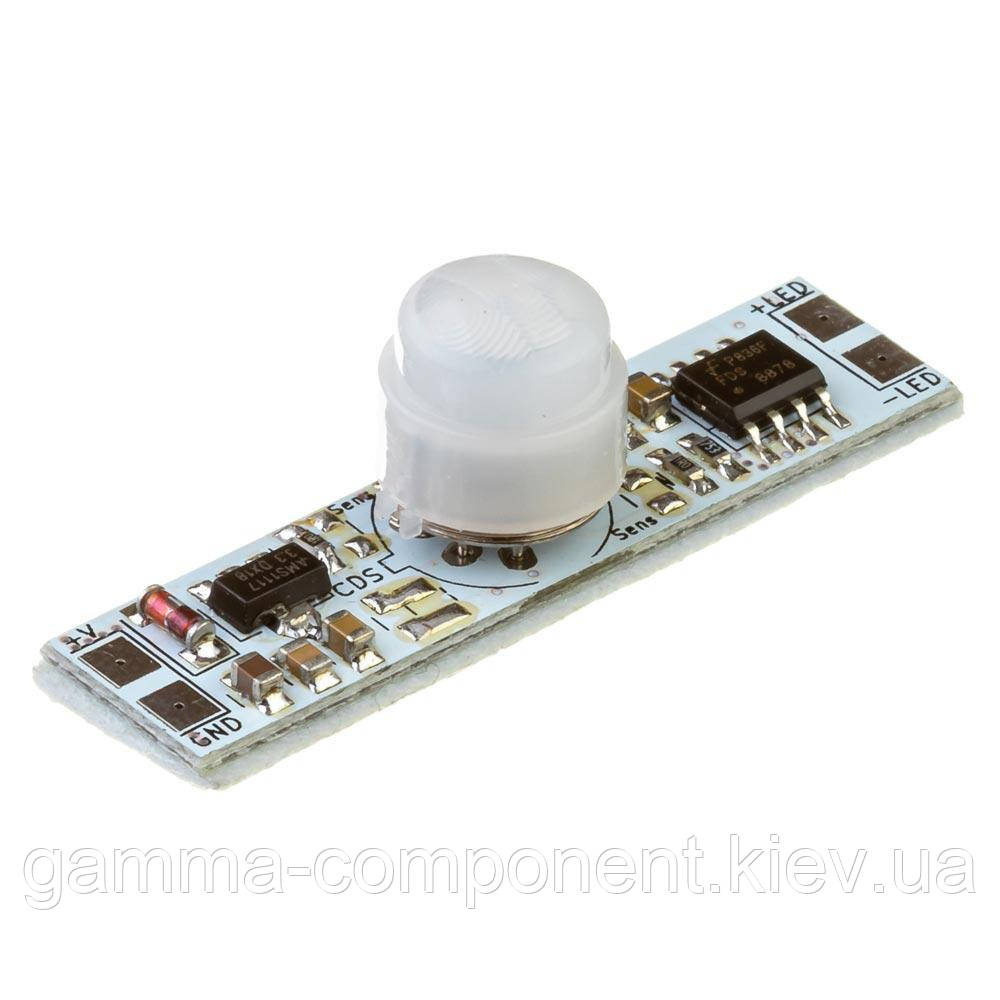

Модуль поставляється у вигляді готової, налаштованої плати з лінзою Френеля. Використання різних, у тому числі прозорих матеріалів перед лінзою Френеля може звести нанівець роботу датчика руху.

ОСНОВНІ І ДОДАТКОВІ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

• Напруга живлення: 12 сенсор для профиляVDC
• Максимальний постійний струм навантаження: 5A (60Вт)
• Затримка вимкнення, близько 40 секунд
• Затримка перед включенням, близько 2-3 секунди
• Максимальна відстань спрацьовування: 5м (за напрямом осі лінзи Френеля)
• Дальность срабатывания в зоне +\- 60 градусов: 2-5 метра

Монтаж:

Работать при выключенном питании в электросети.

1. Подключить контакты датчика к светодиодной ленты
2. Подключить контакты датчика к блоку питания
3. Смонтировать ленту и датчик в алюминиевый профиль
4. Включить питания в электросети.

Предупреждение: не путать полярность! Не путать вход и выход! Не прикасайтесь паяльным жалом к датчикам! Не перегружать!
