LED димер ON/OFF 10А сенсорний 12-24V

Сенсор-диммер ІК для світлодіодної стрічки 10 А 12-24 вольт ON/OFF LED профіль алюмінієвий

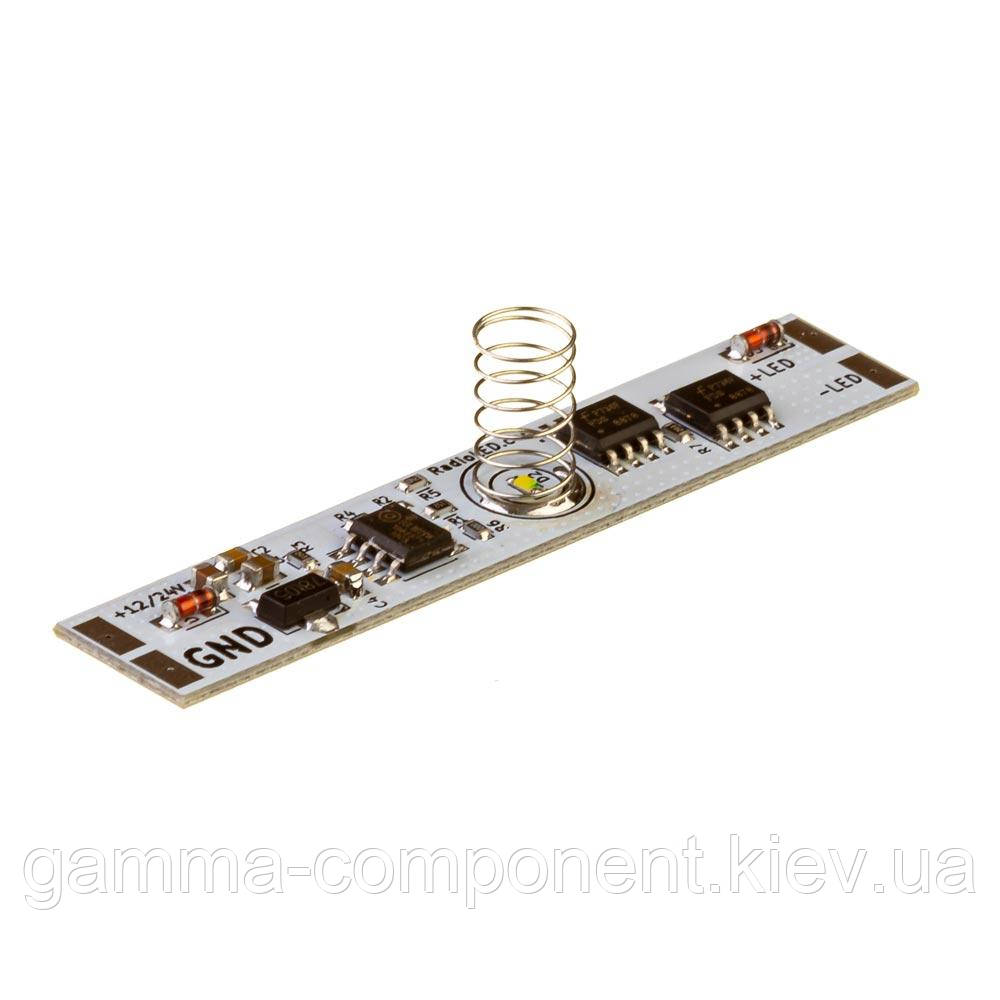

Цей пристрій являє собою сенсорний диммер для управління світлодіодним освітленням, монтується в світлодіодний профіль, встановлюється розрив між джерелом живлення та навантаженням.

Такі диммери забезпечують функції включення/вимикання освітлення і плавного керування яскравістю дотиком до светорассеивателю. Димери розраховані на підвищений струм навантаження — до 10 Ампер і можуть бути використані в масивних алюмінієвих профілях з потужною світлодіодним стрічкою або лінійками. Можуть використовуватися з одноколірної світлодіодною стрічкою на 12В або 24В. Також можуть бути використані для сенсорного регулювання яскравості світіння світлодіодних модулів або ламп розжарювання 12...24В, регулювання потужності або швидкості обертання двигунів постійного струму з напругою 9...24В, для вбудовування в корпусні конструкції і меблі.

ОСНОВНІ І ДОДАТКОВІ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Напруга живлення: 12 до 24VDC

Максимальний струм навантаження: 10A (120/240W)

Швидкість реакції: менш 100 мс

Частота ШІМ: 32 кГц

Струм в режимі очікування: 20 мкА

Товщина светорассеивателя: до 2мм

Пам'ять обраної яскравості: до відключення блоку живлення від мережі

Висота пружинки: 10 мм (не для високих профілів)

Принцип роботи:
При короткому торканні: відбувається швидке включення/вимикання

При довгому торканні (понад 550 мс): управління яскравістю. При тривалому дотику яскравість плавно наростає до 100%. При повторному тривалому дотику — плавно знижується до рівня 10%. Після вибору яскравості світіння короткий дотик повністю погасить освітлення, а повторне короткий дотик включить його до рівня обраної яскравості. Значення обраного рівня зберігається до повного відключення живлення.

Монтаж:

Працювати при вимкненому живленні в електромережі.

1. Підключити контакти датчика до світлодіодної стрічки

2. Підключити контакти датчика до блоку живлення

3. Змонтувати стрічку і датчик в алюмінієвий профіль

4. Включити живлення в електромережі.

Попередження: не плутати полярність! Не плутати вхід і вихід! Не торкайтеся паяльным жалом до датчиків! Не перевантажувати! З'єднання між димером, блоком живлення і стрічкою може бути виконане як з допомогою пайки, так і за допомогою конекторів.
