LED димер ON/OFF 3А сенсорний 12-24V

Сенсор-диммер ІК для світлодіодної стрічки 3 А 12-24 Вольт ON/OFF LED профіль.

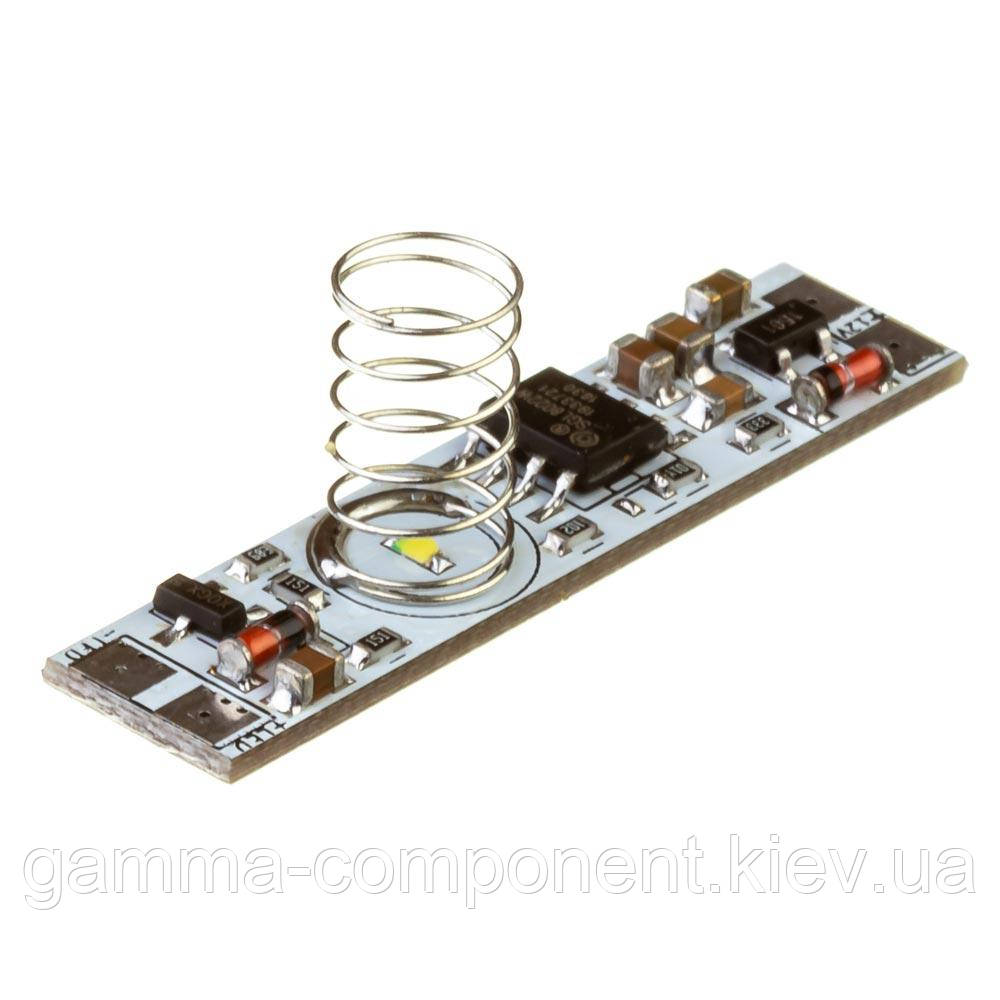

Це пристрій являє собою невеликий сенсорний диммер для світлодіодного профілю. Спрацьовує при торканні. Встановлюється в алюмінієвий світлодіодним Профіль розрив між джерелом живлення та навантаженням. Забезпечує функції включення/вимикання освітлення і плавного керування яскравістю дотиком до светорассеивателю. Диммер має зменшені габарити, що дозволяє використовувати його в коротких світильниках, щоб отримати виграш по корисній довжині світиться ділянки.

Такі пристрої можна використовувати для включення і виключення світлодіодних одноколірних світлодіодних стрічок на 12В або 24В. А також для сенсорного регулювання яскравості світіння світлодіодних модулів або ламп розжарювання 12...24В, регулювання потужності або швидкості обертання двигунів постійного струму з напругою 9...24В, для вбудовування в корпусні конструкції і меблі. Датчик монтується прямо в профіль.

Основні і до додаткові характеристики:

Напруга живлення: 12/24VDC

Максимальний струм навантаження: 3 (36/72W)

Швидкість реакції: менш 100 мс

Частота ШІМ: 32 кГц Струм в режимі очікування: 20 мкА

Товщина светорассеивателя: до 2 мм

Пам'ять обраної яскравості: до відключення блоку живлення від мережі

Висота пружини: 10 мм. В профілях малої висоти слід використовувати димери з пружиною саме 10 мм.

Колір світлодіода: білий.

Принцип роботи:
При короткому торканні - плавне включення/вимикання.

При довгому торканні - (понад 550 мс) відбувається управління яскравістю. При тривалому дотику яскравість плавно наростає до 100%. При повторному тривалому дотику — плавно знижується до рівня 10%. Після вибору яскравості світіння короткий дотик повністю погасить освітлення, а повторне короткий дотик включить його до рівня обраної яскравості. Значення обраного рівня зберігається до повного відключення від живлення.

Монтаж:

Працювати при вимкненому живленні в електромережі.

1. Підключити контакти датчика до світлодіодної стрічки

2. Підключити контакти датчика до блоку живлення

3. Смонтировать ленту и датчик в алюминиевый профиль

4. Включить питания в электросети.

Предупреждение: не путать полярность! Не путать вход и выход! Не прикасайтесь паяльным жалом к датчикам! Не перегружать!

Где еще можно применять:

Для светодиодной подсветки кухонной рабочей поверхности, кладовых, шкафов, полок и другой мебели.
